パーソナル化するものづくり (4/4)

10万円のパーツから無限の可能性が広がる

[写真] 増田恒夫さんと自作3Dプリンター

３Dプリンターは、モーターで動くハードを制御ソフトで動かしている。動作原理はロボットと同じだ。形状も自由に設計できるため、パーツを自分で揃えれば、それだけ安価に組み立てられる。

10万円ほどで３Dプリンターの自作に取り組んでいるのは、ファブラボ関内のディレクターであり、茅ヶ崎で自身の機械系設計事務所を興した増田恒夫氏。

1956年生まれの増田氏は、自動車部品メーカーで5年、医療機器メーカーで26年に渡って製品設計に従事。会社を辞めた後、３Dプリンターの低価格化を体験する。それまではエンジニアとして「自分から作りたいものはなかった」と振り返る増田氏は「一人の満足のために機械を作ること」を究極の夢に掲げる。具体的には、個人向けにカスタマイズした医療機器や福祉機器の開発だ。

手始めに、昨年10月にCube 3Dプリンターを海外から1300ドルで購入。購入初期はネットからダウンロードした3Dデータを出力、1カ月を過ぎた頃に身の回りの日常品を作るようになり、その後はプロトタイプやスケールモデル（縮尺模型）の出力などの業務に使用するようになった。

今年３月にはデルタ式プリンター^＊9のキット（Rostock Max）を海外から購入。価格は約1000ドルで、納期も１週間程度と早い。だが、落とし穴があった。

「重要な部品に設計ミスが多かったのです。パーツの二次加工にも時間を要したので、組み上げるまで丸4〜5日かかりました」

その後、3D設計ソフトのSolidWorks^＊10で、自らデルタ式プリンターを設計。3年前に特許が切れた「パラレルリンク」という機構を採用している。

「ユニバーサルジョイント部を、鋼球とネオジム磁石の磁力によって駆動することで、高品質の造形ができる構造になっているのが特徴です」

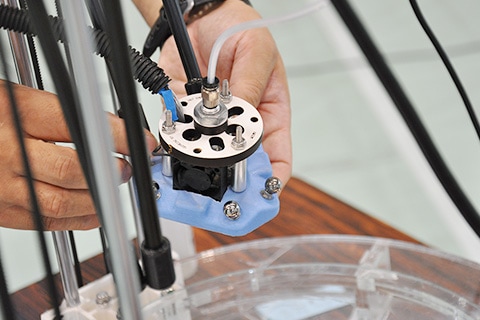

[写真] 鋼球とネオジム磁石の磁力によって駆動するジョイント部

ファームウェアや操作系ソフトウェアは、フリーソフトを活用。電源類はPCから流用した。レーザーカッターを駆使して、随所に3Dプリンターで出力したパーツを使っている。このプリンターを製品化する場合「現状では板金の方が安くあがるだろう」と増田氏。

[写真] 自作3Dプリンターのパーツや電源部分

なお、成形で使用する材料には、製作時に反りや変形のしやすいABS樹脂^＊11を選ばず、植物由来で熱収縮が少ないPLA樹脂^＊12の専用機とした。3Dプリンターのフィラメント（原材料）については、利用者が頭を悩ませるところだ。

「大手の産業用プリンターメーカーの製品は、プリンター自体が安価でも、メンテナンスと消耗品に大きなお金を注ぎ込むことになる。また、RepRapで使用するフィラメントでは、成分表示も樹脂の種類と色のみで、現状はクオリティに不安がある」

と3Dプリンターの欠点をつく。しかし、こうも指摘した。

「品質の割にはコスト高だし、使える材料にも限りはあるものの、産業用もRepRapも含め、現状の3D プリンターに過大な要求はせず、個人や中小企業にとって有効なツールの1つだと割り切って考えた方がいい」

ツールとしては発展の途上にあるが、可能性を夢見て多くのユーザーがつながる「ものづくりのコミュニティ形成」の魅力は捨てがたい。

「ある講演会の直前、プリンターのパーツであるプーリー（滑車）の樹脂部が破損してしまいました。Facebookで助けを求めたところ、あるユーザーが同じ型のプーリーを3Dプリントして送ってくれ、事なきを得たのです」

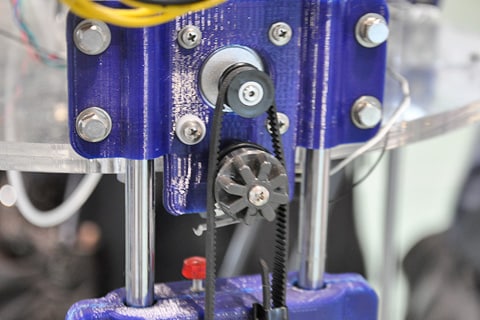

[写真] ギア部のアップ

市民工房から広がりつつある、ものづくりのパーソナル化。増田氏はここに関わる人々が「社会の小さな問題を解決していく"シチズン・エンジニア"（市井の技術者）」として活躍することを願っている。

[ 脚注 ]

*1: フリーソフトを使って3D写真からフィギュアを作る：オートデスクの「123D Catch」は、複数の写真からクラウドサービス上で３D写真を作成するソフト（アカウント登録が必要）。写真を撮影してフィギュアを作る撮影コーナーには、整理券待ちの列が並んだ。

*2: 17種類のマテリアルに対応したオンライン3Dプリントサービス：i.materialise社のサービス。日本法人も設立された。
http://i.materialise.co.jp/

*3: RepRap（レップラップ）：オープンソースで作られた３Dプリンター。下記リンクを参照。
http://reprap.org/wiki/RepRap/ja

*4: カップケーキCNC：RepRapプロジェクトを使って初めてキット化された３Dプリンター。米メイカーボット社が2009年に発売。個人向けの安価な3Dプリンターとして現在のブームの礎を築いたとされる。

*5: 第９回世界ファブラボ会議FAB 9：世界50カ国200箇所以上の地域に広がった「ファブラボ」（デジタルファブリケーション機器を備えた、実験的市民工房のネットワーク）の国際会議。2013年8月21日から27日までの１週間、横浜で開催された。
http://www.fab9jp.com/

*6: CNCミリングマシン：コンピュータからの制御で3次元に動くドリルを備え、各種素材の切削が可能な機械（フライス盤）。

*7: ペーパーカッター：カッティングシートや用紙のカットができる機械（裁断機）。海外ではビニールカッターの呼称が一般的。

*8: フードカッター：写真の機材は刃のユニットを差し替えて、食材に飾り包丁のような加工を施せるもの。

*9: デルタ式プリンター：材料を射出するヘッド部を3組のリンク構造で吊るして、X、Y、Z軸に稼動させる方式の3Dプリンター。

*10: SolidWorks：仏ダッソーシステムズ・ソリッドワークス社が販売する３D CAD設計ソフトウェア。

*11: ABS樹脂：3Dプリンターで一般的に使われる素材。溶かすと粘りが強く、固まると強度が見込める。その半面、熱収縮性が高く、温めながら成型しないと形が崩れてしまいやすい。

*12: PLA樹脂：植物由来の成分で作られた素材。熱収縮性が低いため、大きな物体を成型しやすい。生分解性にも優れるが、ABSに比べて熱に弱いという弱点もある。
