アナログ・デバイセズ社と同様なセンサからの信号を処理するアナログフロントエンド回路を公開しているテキサス・インスツルメンツ社(Texas Instruments)は、図4のような回路モジュールを提案している。これは、図2のような心電図(青線)とPPG(赤線)の両方を測定する回路を想定したものだ。さらに、AFEにデジタルのマイコン(MCU)を含めるだけではなく、データを2.4GHzのBluetoothなどで外部へ送信するRF回路も集積したICとなっている。

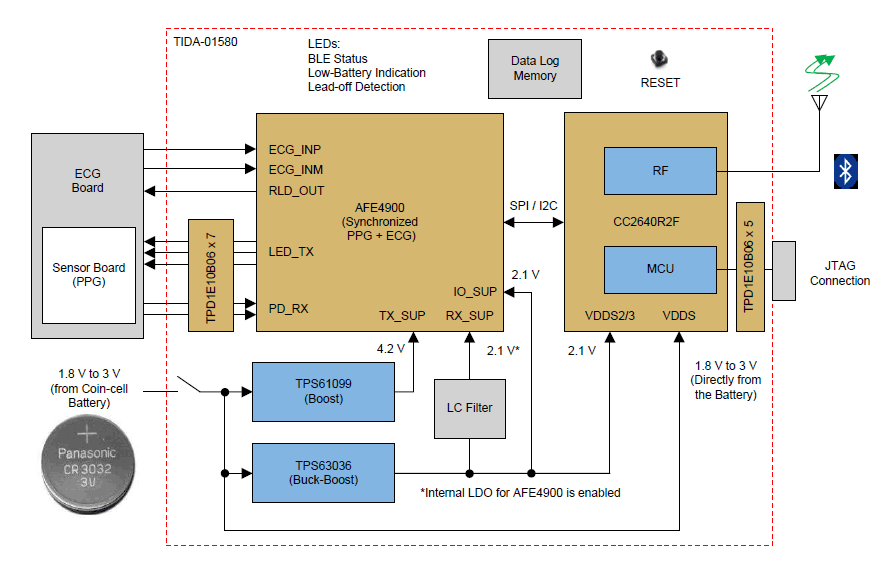

[図4] PPGとECGの両方を測定する回路の例
出典:Texas Instruments
PPGとECGの両方を測定する回路の例

この回路は、アナログ・デバイセズ社のとは違い、アナログフロントエンド(AFE)部分には、PPGとECGの両方の脈拍データを見るために同期を取る回路も集積されている。また、PPGではLEDを駆動するための回路が必要であり、LEDを駆動する回路もAFEに内蔵されている。

この回路モジュールは、コイン電池1個でウェアラブルデバイスを駆動する。そのため、AFE内のLEDを駆動するための昇圧型DC-DCコンバータと、降圧・昇圧(Buck-Boost)のDC-DCコンバータ*5を搭載している。降圧・昇圧コンバータが必要なのは、以下のような理由だ。電池が3Vの場合、フォトダイオード*6を駆動する電圧である2.1Vまで、降圧コンバータを使って下げる必要がある。しかし、電池は使っているうちに電圧が下がっていくため、電圧が2.1V以下に下がった場合は、2.1Vまで昇圧しなければならないのだ。だから降圧・昇圧コンバータが必要なのである。

今後はウェアラブルからヘルスケア、医療へ

ウェアラブルのヘルスケアデバイスは、これまで見てきたように新しい心拍数を計算する測定技術を採用してきた。この光を利用するPPG測定方法は、これまでの心電図(ECG)とは違って電池動作が可能であるだけではなく、その曲線はECGと同様に安定している。このため、医療機器にも応用できる可能性が出てきたのだ。また、脈波を使った血圧測定の可能性も研究されており、高価なCTスキャナやMRIのような医療機器に代替できるかもしれない、微量な磁力を測定する新技術も登場してきた。

連載第3回では、ウェアラブルから医療機器への応用が可能になりそうな技術、さらにITや半導体テクノロジーを使うことによって、盲目の方たちが不自由なく街を歩いたり、買い物したりできるような、これまでになかったテクノロジーやサービスも紹介する。

[ 脚注 ]

*5
DC-DCコンバータ:
直流電圧(DC)から別の直流電圧(DC)に変換することのできるICで、電圧一定の安定化電源を構成する。
*6
フォトダイオード:
光を電気に変換する半導体で、受光ダイオードともいう。
